Jumat, 26 April 2024

Sharkskin (Mata ikan pada FIlm)

Sharkskin atau mata ikan

Sering ditemui di film LLDPE atau HDPE blown film


Ini adalah fenomena film dengan bintik-bintik tipis (basah) yang muncul di permukaan film. Ini mengurangi kerataan film, sifat mekanik, dan estetika.

Penyebab masalah ini adalah bahan mentah (biasanya bahan pengisi) mengandung terlalu banyak zat uap air atau terurai menjadi zat yang mudah menguap dalam kondisi pemrosesan (biasanya uap). Seperti akibat air hujan saat di penyimpanan, kena serapan dinding yang lembab dll


Solusi:
- Tingkatkan suhu pemrosessan pada barrel dan filter
- Tingkatkan suhu die lip pada die
- Aktifkan oven pre heating atau bahan di oven dulu selama mungkin sp uap air hilang
- Tingkatkan die gap (atau pilih die yg gap besar)
- Tambahkan PPA (aditif pemrosesan polimer)
- tambahkan aditif anti lembab

salam


Selasa, 23 April 2024

Penambahan LDPE pada LLDPE

 Film LLDPE

https://im01.itaiwantrade.com/ce2d688a-54ad-43bb-b087-82a8e46c0aa7/One_Layer_HDPE_LDPE_LLDPE_High_Speed_Blown_Film_Machine_02.JPG

Dalam kasus produk film LLDPE dengan penambahan LDPE untuk meningkatkan kekilatan sering dilakukan  diperusahaan, kepada produk film LLDPE dengan karacter LDPE yg bening dan mengkilat sehingga mudah menyatu dan menyebabkan film jadi kilat/glossy

Disamping efek kilat juga campuran LDPE menyebabkan kestabilan pada film sehingga ketebalan lebih merata dan balon juga lebih stabil berikut detail pembahasan

Campuran bahan LLDPE dengan LDPE digunakan dalam banyak aplikasi film. Pada Blow film (Mesin Blow/ tiup) dapat memadukan 10% hingga 50% LDPE yang biasa digunakan untuk kemasan makanan dan kemasan khusus. Film campuran LLDPE/LDPE dengan 30-60% LDPE digunakan untuk Srink film. Campuran LLDPE dan LDPE juga digunakan dalam aplikasi seperti film kantong Es, film rumah kaca, dan karung Heavy duty.

Tujuan  LLDPE menambahkan persentase LDPE untuk
1.    meningkatkan kekuatan leleh,
2.    stabilitas Balon,
3.    Kekilatan bahan,
4. meningkatkan output produksi
Akan tetapi penambahan LDPE dapat mengurangi kekuatan dan ketangguhan film.

Terdapat beberapa penelitian yang mempelajari efek penambahan LDPE dalam jumlah kecil (<20%) pada LLDPE, penelitian ini mengeksplorasi perilaku campuran LLDPE/LDPE di seluruh rentang komposisi dari LDPE 0-50% yang mempengaruhi dalam hal kekuatan leleh dan kekuatan sobek Elmendorf, dart drop test, serta tusukan untuk memahami hubungan antara keduanya.



Berikut data basic diatas LDPE-A, LDPE-B, LDPE-C dan LLDPE-1 film dengan pengujian menggunakan monolayer blow film BUR 1:2,5 dan ketebalan 50micron



Blend LLDPE/LLDPE terhadap Melt Strength (Kekuatan Leleh)

Melt strenth adalah data yg sangat penting akan tetapi jarang ditampilkan di data sheet bahan padahal data ini cocok mengetahui kestabilan Film atau bahan disaat proses film terutama di blown film, Melt strength diukur dengan 190C menggunakan Goettfert Rheotens 2000 capilarity rheometer instrument, dari data menunjukan LDPE-A dan LDPE-B memiliki data melt strength yang sama karena memiliki MI yg lebih rendah dibandingkan dengan LDPE-C dan LLDPE-1 dimana LLDPE-01 memiliki data melt strength paling rendah artinya kurang stabil diproses, dengan kata lain MI lebih rendah pada LDPE menghasilkan Melt streng lebih tinggi

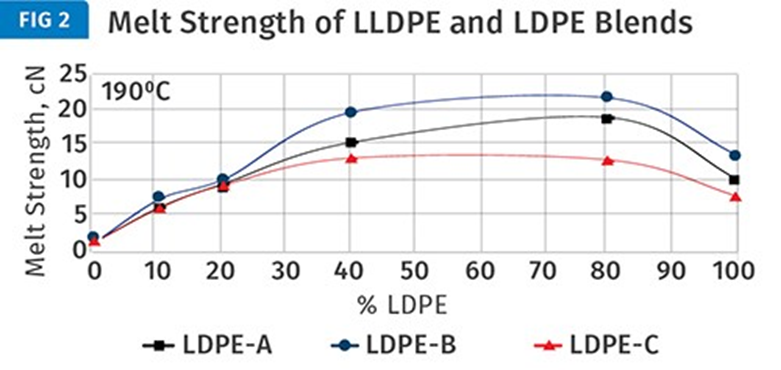

Seperti disebutkan sebelumnya, resin LDPE biasanya ditambahkan ke resin LLDPE untuk meningkatkan melt strength/kekuatan leleh guna meningkatkan stabilitas Balon pada Proses Blow film. Melt Strength campuran ditunjukkan pada Gambar 2. Diketahui bahwa resin LDPE bertekanan tinggi memiliki melt strength lebih tinggi daripada LLDPE karena adanya rantai ikatan panjang di LDPE.




Dari tabel diatas bahwa campuran LLDPE/LDPE menunjukkan sinergi meningkatkan melt strength. Dengan penambahan LDPE 0-40% akan mengalami peningkatan Melt strength dari menunjukkan LDPE 80-100% justru mengalami penurunan melt strength



Blend LLDPE/LLDPE terhadap Tear Strength (kekuatan Sobek)

Film yang memiliki kekuatan sobek yang tinggi penting untuk aplikasi pengemasan guna mencegah kegagalan kemasan akibat sobeknya film tersebut. Kekuatan sobek film Elmendorf diuji dalam arah mesin (MD) dan arah silang (CD/TD). Seperti yang ditunjukkan pada Gambar. 3-4, tren yang sama juga diamati untuk campuran dengan ketiga LDPE.




Kekuatan sobek MD pada campuran mengalami penurunan seiring dengan meningkatnya kadar LDPE dalam LLDPE. Hal ini diduga terkait dengan meningkatnya orientasi MD dalam film-film tersebut.

Pada Gambar 3, kekuatan sobek MD menurun dengan meningkatnya jumlah LDPE, kekuatan sobek titik terendah pada kandungan LDPE 40% hingga 80%,


Yang juga menarik adalah peningkatan kekuatan sobek TD/CD untuk ketiga resin LDPE pada tingkat penambahan dari 0% menjadi 20% (Gbr. 4) sebelum menurun pada tingkat yang lebih tinggi. Kekuatan sobek CD mencapai maksimum pada sekitar 20% LDPE di LLDPE dan kemudian menurun dengan cepat



Telah diketahui bahwa LLDPE menunjukkan kekuatan sobek yang tinggi (umumnya >400 g/mil) dan juga menunjukkan konsentrasi rantai pengikat yang relatif tinggi, yang berkontribusi terhadap ketangguhan. LDPE bertekanan tinggi tidak memiliki konsentrasi rantai pengikat yang tinggi karena tingginya tingkat percabangan rantai panjang. Dengan demikian, penambahan resin LDPE tersebut ke LLDPE akan menghasilkan konsentrasi rantai pengikat yang lebih rendah untuk keseluruhan campuran, sehingga menghasilkan kekuatan sobek MD yang lebih rendah dibandingkan LLDPE murni.

Selain itu, penambahan LDPE ke LLDPE diharapkan menghasilkan peningkatan orientasi MD fase amorf, yang mengakibatkan penurunan lebih lanjut kekuatan sobek MD. Hal ini memang diamati dalam penelitian ini untuk campuran dengan LDPE hingga 40%. Di luar dugaan, kekuatan sobek MD tidak terus menurun pada pemuatan LDPE yang lebih tinggi, namun justru meningkat dari LDPE 80% menjadi 100%. Dipercayai bahwa perilaku yang tidak biasa ini terkait dengan orientasi yang terkunci pada lapisan film yang tertiup angin untuk campuran yang mengandung lebih dari 40% LDPE.


Blend LLDPE/LLDPE terhadap dart impact kekuatan impact



Kekuatan dart impact dari film yang tertiup menurun seiring dengan meningkatnya kandungan LDPE, yang sekali lagi disebabkan oleh berkurangnya konsentrasi rantai pengikat.

Gambar 6 menunjukkan penurunan kekuatan benturan anak panah(dart impact) yang signifikan seiring dengan meningkatnya level salah satu dari tiga LDPE di LLDPE-1. Efek ini juga diyakini disebabkan oleh peningkatan orientasi MD (orientasi MD/CD yang lebih tidak seimbang) dan penurunan kekuatan dampak intrinsik (penurunan konsentrasi rantai pengikat) dengan meningkatnya kandungan LDPE.


Blend LLDPE/LLDPE terhadap energy Tusuk


Energi tusukan film juga menurun seiring dengan meningkatnya kandungan LDPE, mungkin karena konsentrasi rantai pengikat yang lebih rendah.

Pengurangan signifikan dalam energi tusukan dengan penambahan salah satu dari tiga LDPE ke LLDPE diplot pada Gambar 7. Penurunan energi tusukan tampaknya hampir linier dengan kandungan LDPE. Hal ini sekali lagi diyakini disebabkan oleh peningkatan orientasi MD (orientasi MD/CD yang lebih tidak seimbang) dan penurunan ketangguhan  (penurunan konsentrasi rantai pengikat) dengan meningkatnya kandungan LDPE.

Apa yang Ditunjukkan Penelitian

Tren ini sangat konsisten untuk ketiga LDPE yang diuji dengan LLDPE-1. Kekuatan leleh campuran meningkat secara dramatis dengan penambahan LDPE dalam jumlah kecil, dan jumlah 40% hingga 80% berkurang, sebelum menurun lagi untuk jumlah LDPE dari 80% hingga 100%. Jadi campuran LDPE dalam jumlah kecil dalam LLDPE—atau sebaliknya—menunjukkan efek sinergis dalam meningkatkan kekuatan leleh. Kekuatan sobek MD dari film yang ditiup menjadi minimum seiring dengan meningkatnya jumlah LDPE yang ditambahkan ke LLDPE-1. Tren ini ditemukan terkait dengan efek orientasi MD.

Sebaliknya, kekuatan sobek CD dari film campuran yang ditiup mencapai maksimum pada sekitar 20% LDPE dan menunjukkan penurunan terus-menerus dengan pemuatan LDPE yang lebih tinggi.

Kekuatan sobek intrinsik, diukur pada plak cetakan kompresi yang bebas dari efek orientasi, menunjukkan penurunan terus-menerus dengan meningkatnya pembebanan LDPE, diyakini disebabkan oleh penurunan konsentrasi rantai pengikat.

Tren serupa juga diamati pada penurunan dampak panah dan energi tusukan campuran seiring dengan peningkatan kadar LDPE. Hal ini sekali lagi diperkirakan disebabkan oleh penurunan konsentrasi rantai pengikat dan peningkatan orientasi MD pada film yang ditiup.




lanjut..




https://www.ptonline.com/articles/formulating-lldpeldpe-blends-for-abuseresistant-blown-film



Sharkskin (Mata ikan pada FIlm)

Sharkskin atau mata ikan  Sering ditemui di film LLDPE atau HDPE blown film  Ini adalah fenomena film dengan bintik-bintik tipis (basah) yan...
